haluatko suunnitella useita mobiiliantenneja? kohtaatko tehokkuuden alenemisen ongelman? Tässä on opas, joka auttaa sinua kehittämään tuotteita, joilla on erinomainen antennin suorituskyky käyttämällä COFF-kondensaattorilaitteita järjestelmän tehokkuuden parantamiseksi ja kattavuuden laajentamiseksi.
5g-tekniikka on lisännyt merkittävästi uusien taajuuskaistojen määrää, joita mobiiliantennien on tuettava. uusien matkapuhelinten suunnittelun monimutkaisuuden vuoksi, matkapuhelinsuunnittelijoiden on käytettävä yhä enemmän aukkovirittimiä yksi antenni. aukon kasvattaminen auttaa optimoimaan kunkin taajuuskaistan antennin kokonaissuorituskyvyn,, mutta joskus antennin tehokkuuden kustannuksella., jos antennin tehokkuus ja antennin kunkin taajuuskaistan suorituskyky eivät ole tasapainoinen, vaikuttaa koko laitteen suorituskykyyn ja peittoon.

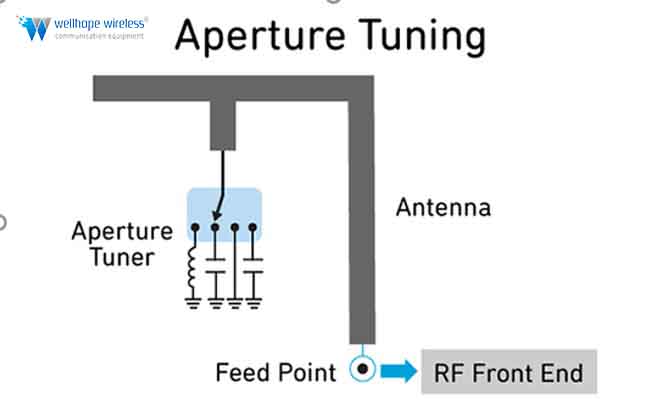

jokainen antenni sillä on luontainen resonanssitaajuus, jolla voidaan saavuttaa antennin suurin hyötysuhde. sijoita antenniin rinnakkaiskondensaattori (resonanssitaajuuden vähentämiseksi) tai rinnakkaisinduktori (resonanssitaajuuden lisäämiseksi) aukon virityksen saavuttamiseksi. useita kondensaattoreita ja induktoreja, antenni voidaan virittää useille taajuuksille antennivirittimen kytkimen, kautta alla olevan kuvan mukaisesti.
RON:n ja coffin tulkinta
aukon virityksessä käytetään pääasiassa viritinkytkimiä ja viritettäviä kondensaattoreita., näiden kytkimien tärkeimmät laatutekijät ovat päälle-tilaresistanssi (RON) ja off-state kapasitanssi (COFF),, kuten alla olevasta kuvasta. virittäville kondensaattoreille esitetään. , On tärkeää, että virityskondensaattoreita on laaja valikoima ja hyvä Q-tekijä (laatutekijä). RON ja COFF vaikuttavat merkittävästi antennin tehokkuuteen. kun jännite on alhainen, RON:n vaikutus on suurempi; kun jännite on korkea,, COFF:n vaikutus on suurempi; matalan RON:n tai matalan COFF-kytkimen asettelustrategia voidaan optimoida eri taajuuksille.
off-tilassa, aukkovirittimen COFF vaikuttaa antennin kapasitiiviseen kuormaan, ja vähentää siten resonanssitaajuutta., mitä korkeampi virittimen COFF,, sitä suurempi on taajuuden poikkeama. antennin luonnollisesta resonanssitaajuudesta.
To

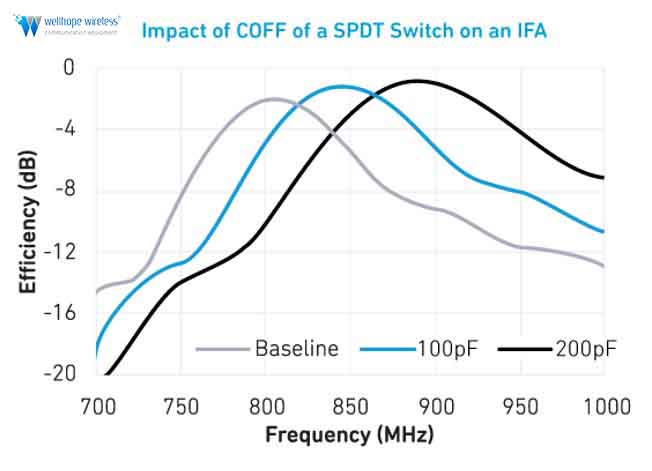

alla oleva kuva 1 esittää yksinapaisen kaksinkertaisen heiton (SPDT) kytkimen COFF:n vaikutusta käänteisen F-antennin (IFA) simulointitehokkuuteen. esitetty vertailumittausarvo on otettu, kun SPDT:tä ei ole asetettu viritysasentoon . SPDT:n lisäämisen jälkeen, kunkin portin COFF-arvoksi asetetaan 100 ff ja 200 ff.
kuva 1.
COFF-antennin viritys
vaihdettaessa vertailuantennista matalaan COFF-kytkimeen, havaitaan 40 MHz:n taajuusmuutos, ja huipputehokkuus laskee 0.3 db., kun vaihdetaan matalasta 100ff COFF:sta korkeaan. 200ff COFF-kytkin, tapahtuu myös 40 MHz:n poikkeama, ja huipputehokkuus laskee 0.85 db. verrattuna vertailuarvoon,, 80 MHz:n taajuusmuutos lopulta tapahtui, ja kokonaishyötysuhde putosi 1.15 db.
kuva 2.

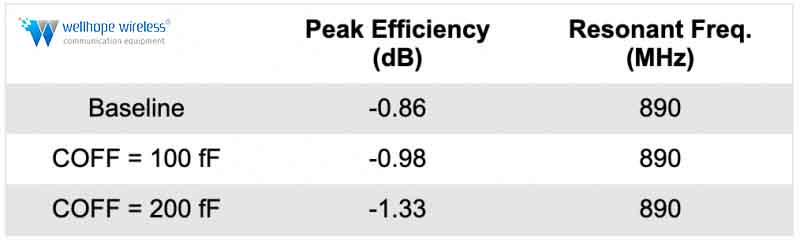

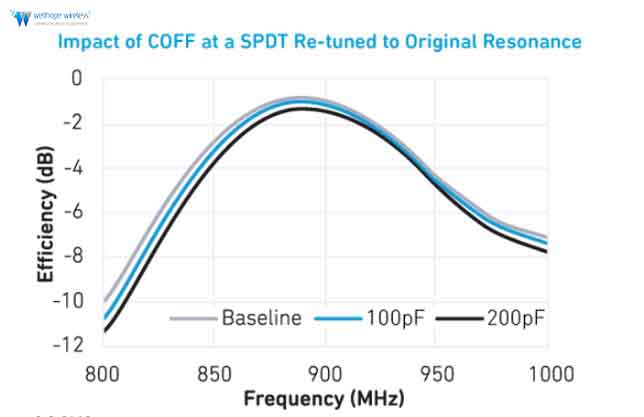

kompensoimaan virittimen COFF:n aiheuttamaa taajuussiirtymää, yhtä SPDT-porttia voidaan käyttää induktorin kytkemiseen päälle antennin uudelleenvirittämiseksi sen luonnolliselle resonanssitaajuudelle. tässä tapauksessa, antenni on viritetty kahdesti: kerran virittimen COFF:lla, ja uudelleen induktorilla,, joka kalibroi antennin uudelleen alkuperäiseen resonanssitilaan., mutta, tämä menetelmä maksaa tehokkuuden ja kaistanleveyden,, kuten on esitetty. kuvassa 3,, joka näyttää tehokkuuden, kun antenni viritetään uudelleen alkuperäiselle resonanssitaajuudelle 890 MHz.
vaikka voit harkita SPDT's COFF, käyttöä, korkea COFF-kytkin saa huipputehokkuuden laskemaan 0.47 db perusmittauksesta., mikä helpottaa tietojen vaihtoa. antenni matkapuhelinten , taajuuskaistoja on säädettävä .
mobiililaitteistamme on selvästi tulossa yhä monimutkaisempia. vastatakseen kaikkiin käyttäjien tarpeisiin, tämä tuo haasteita antennille ja sen ominaisuuksille. valitettavasti, mikään antennin virityskomponentti ei pysty vastaamaan nämä monimutkaiset laitejärjestelmät., jotka on kuvattu tässä blogiviestissä,, joissa käytetään korkean COFF-virittimen, joka ei täytä tarpeitasi, voivat aiheuttaa merkittäviä taajuusmuutoksia,, jotka voivat virittää antennin ja heikentää antennin kokonaistehokkuutta.. 3 tasapainotettaessa antennin tehokkuutta ja taajuuskaistavaatimuksia, matala COFF-kytkin on paras valinta.
