antenniantennin rakenne ja 5 päätyyppiä
arviolta 6 minuuttia lukemisen loppuun
olemme jo esitelleet antenniantennien edut,, tässä artikkelissa aloitamme suojakupujen rakenteesta ja keskustelemme niiden tärkeimmistä rakenteellisista muodoista, sekä suojakupujen materiaalikoostumuksesta ja erityisestä käytöstä eri rakenteiden alla..
i, rakenteen suunnittelu antennin suojakupu
valokuvun rakenteen ja muiden rakennusrakenteiden erona on se, että rakennetyypin, komponentin koko, peitteen seinämän paksuus, materiaalin valinnassa ja rakenteellisissa yksityiskohdissa on otettava huomioon sähköiset ominaisuudet.
1. kuomun seinämän paksuus: suhteessa käyttöaallonpituuteen. sähköisesti, heijastusten minimoimiseksi, sandwich-rakenteen yhtenäinen yksittäisen seinämän paksuus tai ytimen paksuus on suunniteltava työaallonpituuden mukaan. kuitenkin, valitun seinämän paksuuden on kestettävä odotettu suurin aerodynaaminen kuormitus ja muut kuormitukset vahingoittumatta tai aiheuttamatta suuria muodonmuutoksia. seinämän paksuuden erityisvalinnan tulee perustua toimivaan aallonpituuteen, koko ja muoto, ympäristöolosuhteet, materiaalit, joita käytetään toistensa sähköisessä ja rakenteellisessa suorituskyvyssä.
2, materiaalin valinta: tutkakuvun seinämateriaaleja ovat seuraavat tekijät: dielektrisyysvakion toimintataajuudessa ja häviökulmassa, joka tangentti on alhainen,, jotta sillä on riittävä mekaaninen lujuus. yleisesti ottaen, puhallettava yleisesti käytetty suojakupu, joka on päällystetty meripalonkumilla tai neopreenipolyesterikuitukalvolla; jäykkä radome lasikuituvahvisteisella muovilla; sandwich-rakenne sandwichissä enemmän hunajakennoytimellä tai vaahtomuovilla. lentokupu yleensä lasikuituvahvisteisella muovilla, keramiikka, lasi - keramiikka ja laminaatti.
3, erityinen rakenne: tutkan epätasainen osa aiheuttaa suurtaajuisen energian ohituksen ja heijastuksen,, joten, tutkan seinässä, jossa osan läpi kulkevan suurtaajuisen energian ei yleensä pitäisi asettaa vahvistusta,, koska se voi saada kuoren antennin aiheuttamaan paikallista tai yleistä epävakautta, tai suuria muodonmuutoksia,, mikä tuo monia rajoituksia rakennesuunnitteluun ja kannen kokoon. valmistuksen, asennuksen ja kuljetuksen, helpottamiseksi. tehdä suureksi jäykiksi radomelohkoksi tyyppi, pallomainen liitos on asetettava laippa,, jolloin kansiseinä ei ole tasainen.
siksi, suunnittelussa yleensä sähköisen suorituskyvyn testin ja rakenteellisen suorituskyvyn testin, avulla kytkentäkaavion hyvän kokonaissuorituskyvyn löytämiseksi. lisäksi, käytettävien metalliosien tai metalliliitosten tulee olla sellaisia, että ne sähköinen varjostus on minimoitu.

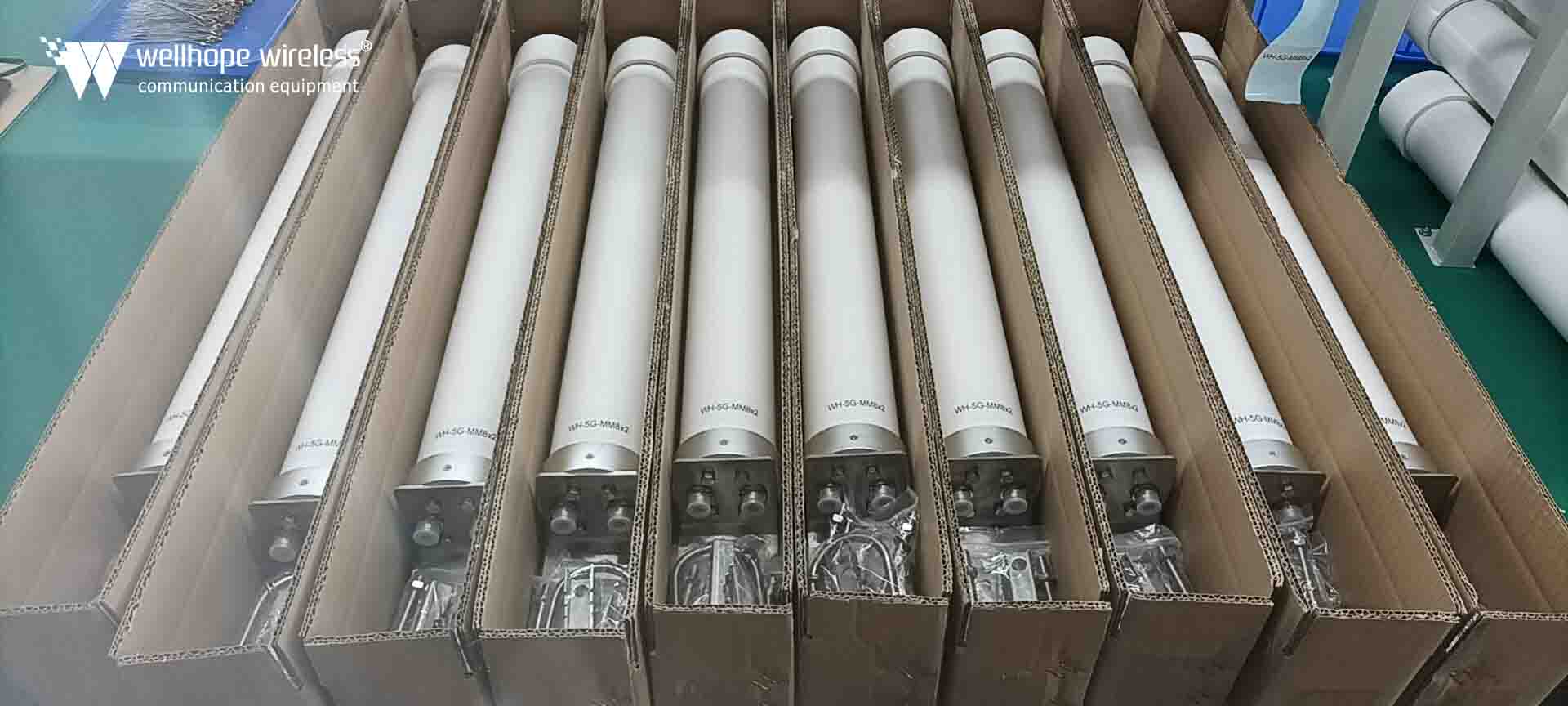

700/960/1710/27003800/4800mhz 8dbi vahvistus 5g 4G monisuuntainen pro-sarjan antenni, n-tyypin naarasliitinx2 wh-5g-mm8x2
toinen, käyttöön 5 erilaista yhteistä antennin kansi
1, antenniantenni
yleensä kuorirakenteelle. erityistilanteen mukaan, voidaan käyttää pystysuoraa putoamiskuulaa tai virtaviivaista suuren tulokulman tutkakupua. täyttääkseen aerodynaamiset vaatimukset, tutkakupusta tulisi kuitenkin tehdä virtaviivainen rakenne. , kun antennia skannataan tutkan sisällä, tulokulma vaihtelee suuresti,, mikä vaikeuttaa parhaan sähköisen suorituskyvyn saamista tutkakupusta.
jos sitä ei ole virtaviivaistettu,, se on yleensä suunniteltu alle 30°:n tulokulmaan tutkakupussa,, sen muoto voi olla sylinterimäinen, pallomainen tai paraboloidinen., tämän pystysuoran tulokuvun aerodynaaminen suorituskyky on huono, mutta sähköinen suorituskyky on parempi.
2, maadoituskupu
yleensä on katkaistu pallomainen (noin kolme neljäsosaa pallosta), voidaan jakaa kahteen tyyppiin puhallettavaan ja jäykkään kansiin. jäykkä tutka on myös jaettu kuorirakenteiseen tutkakupuun ja avaruusrunkokupuun, kahteen tyyppiin.
3, puhallettava valokupu
pallomainen kalvo leikkausrajassa neljä ympärillä painelevyllä, joka on kiinnitetty ilmatiiviiseen alustaan, ympärille tai tiukasti köydellä, tai muilla kiinteällä, sisätäytteisellä.
sen etuna on kansiseinämä ohut ja tasainen, hyvä sähköinen suorituskyky,, joka soveltuu laajakaistatyöhön; kannen runko pehmeä ja helppo taittaa, kevyt, pieni koko, kuljetus, säilytys, helppo asentaa. haittana on, että huppua on täytettävä jatkuvasti muodon säilyttämiseksi ja suojuksen tarvittava jäykkyys., jos puhallettava varuste epäonnistuu,, se saa hupun romahtamaan ja vaurioittaa antennia.
4, kuorirakenne antennitutka
yleensä kaarevasta kuoresta valmistettu liesituulettimen seinä, rakenne kuormittaa kuoren tuen., joka on yhtenäinen yksiseinäinen vaipparakenne, koska työn aallonpituus ja koko huomioon ottaen, hupun koko on rajoitettu; vaahtokuoren rakenne materiaalin dielektrisyysvakion ja häviökulman tangentin matalan, ansiosta mahdollistavat paksumman liesituulettimen käytön rakenteellisten kuormitusvaatimusten täyttämiseksi.
vaahtolohkojen välinen liitos voidaan liimata yhteen yhtenäisen kokonaiskuoren muodostamiseksi, jolla on hyvä sähköinen suorituskyky,, joka sopii korkeataajuiseen ja laajakaistaiseen työhön; sandwich-kuorirakennetta käytetään yleisesti a-tyyppisenä sandwich-rakenteena., se koostuu kahdesta yhtä paksuisesta symmetrisestä korkean lujuuden omaavasta kuoresta ja matalatiheyksisestä ytimestä. sen etuna on lujuus-painosuhde ja jäykkyys. painosuhde on suuri,, joka sopii tietyille aallonpituuksille suurille maadoituskupuille., mutta haittana on kapea työkaista, valmistuskompleksi, korkeat kustannukset..
5, avaruusrunkoantenniantenni
metallisen (tai keskikokoisen) pallomaisen ristikon rungon ja sen keskikokoisen levyn (tai kalvon) koostumuksen ansiosta . pääasiassa ristikon runko kantaa rakenteellista kuormitusta,, ristikon rungon suunnitteluperiaatteena on tehdä tangon poikkileikkaus mekaanisten ominaisuuksien tapauksessa sen varmistamiseksi, että sähköinen varjostus mahdollisimman pieni., metallin lujuus ja jäykkyys on suurempi kuin dielektristen materiaalien,, joten metallirunkoa käytetään enimmäkseen.
sen etu soveltuu korkeataajuiseen ja laajakaistatyöhön, helppo valmistaa, halvempi, sopii suurelle maalle antenni.
