antennin periaate
odottaa lukevani 9 minuutissa
1. antenniperiaate
1.1 määritelmä antenni:
laite, joka voi tehokkaasti säteillä sähkömagneettisia aaltoja tiettyyn suuntaan avaruudessa tai vastaanottaa tehokkaasti sähkömagneettisia aaltoja tietystä suunnasta avaruudessa.
1.2 antennin toiminta:
energian muuntaminen - ohjattujen matka-aaltojen ja vapaan tilan aaltojen muuntaminen;
suunnattu säteily (vastaanotto) - sillä on tietty suuntaus.

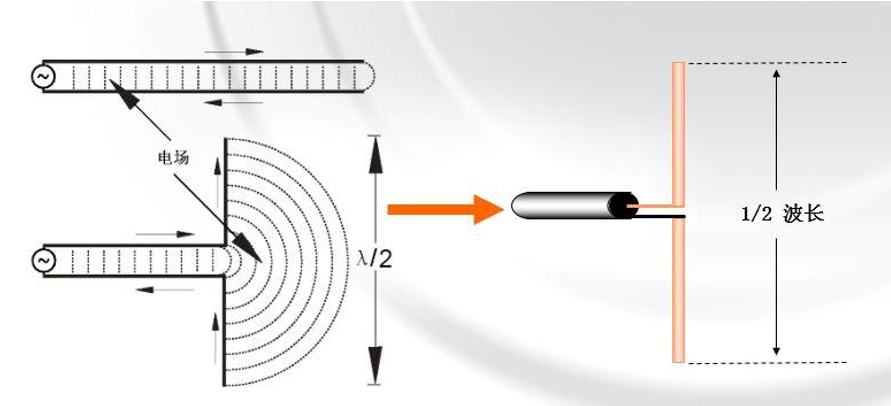

1.3 antennisäteilyn periaate
puoliteho säteen leveys, etu-takasuhde;
polarisaatiomoodi, ristipolarisaation erottelunopeus;
suuntauskerroin, antennin vahvistus;
pääkeila, sivukeila, sivukeila suppressio, nollapisteen täyttö, säteen alaskallistus...
jännitteen seisova aaltosuhde vswr , heijastuskerroin Γ, paluuhäviö rl;
tuloimpedanssi zin, siirtohäviö tl;
eristysaste iso;
passiivinen kolmannen asteen keskinäismodulaatio pim3…
antennin sivukeila

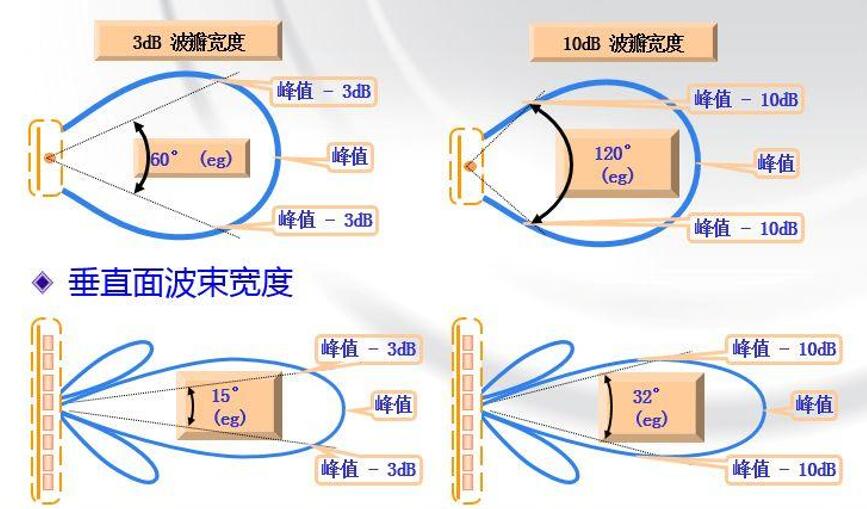

vaakasuuntainen säteen leveys

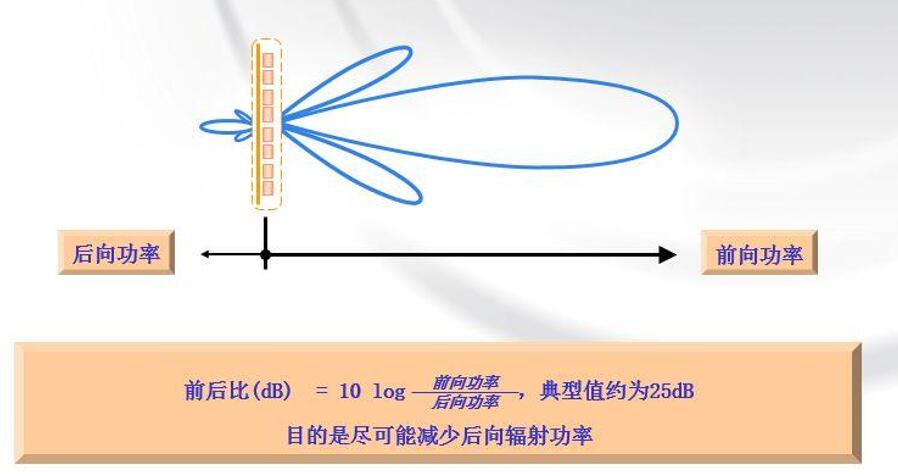

etu- ja taka-suhde: määritä eteenpäin suuntautuvan säteilytehon suhde antenniin ja taaksepäin suuntautuvan säteilytehon suhde ±30°:n sisällä
vahvistuksen ja antennin koon ja säteen leveyden välinen suhde

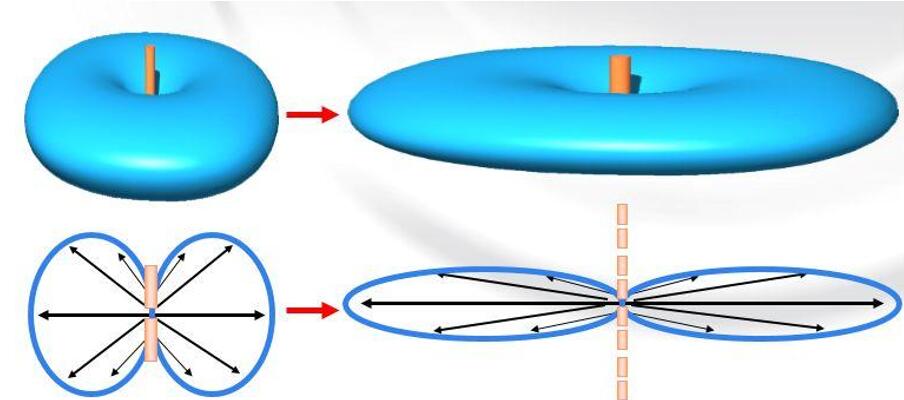

litistä "rengas",, mitä keskittyneempi signaali, suurempi voitto, mitä suurempi antennin koko, ja kapeampi säteen leveys;
useita antennin vahvistuksen avainkohtia:
antenni on passiivinen laite, eikä se voi tuottaa energiaa.
antennin vahvistus on vain kykyä tehokkaasti keskittää energiaa säteilemään tai vastaanottamaan sähkömagneettisia aaltoja tiettyyn suuntaan.
antennin vahvistus syntyy elementtien superpositiosta.
mitä suurempi vahvistus,, sitä pidempi antennin pituus.
vahvistus kasvaa 3 db ja äänenvoimakkuus kaksinkertaistuu.
mitä suurempi antennin vahvistus,, sitä parempi suuntaavuus,, sitä keskittyneempi energia, ja kapeampi keila.
polarisaatio: viittaa sähkökenttävektorin liikerataan tai muuttuvaan tilaan avaruudessa.
1.6 piiriparametria

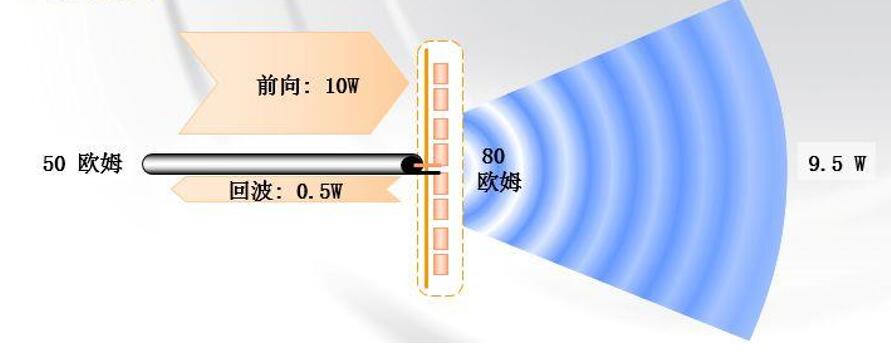

tässä esimerkissä, paluuhäviö on 10log(10/0.5) u003d 13db
vswr (seisovan aallon suhde) on toinen tämän ilmiön mitta

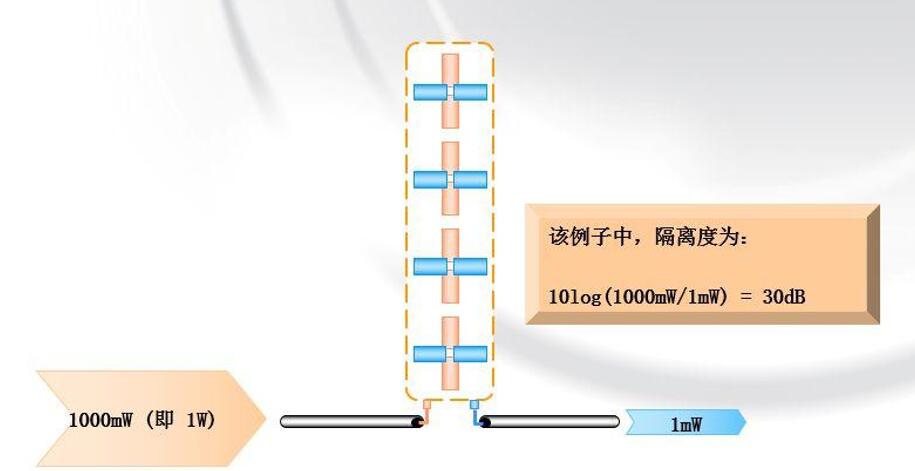

eristys: se on yhden polarisoinnin vastaanottaman signaalin suhde toiseen polarisaatioon
