miten asentaa ulkoantenni ? johdatus 5 eritelmään
arviolta 5 minuuttia lukemisen loppuun
verrattuna sisäantenni , ulkoantennin on otettava huomioon ympäröivä monimutkainen ympäristö,, ja asennuksessa tulee kiinnittää huomiota moniin kohtiin. tässä artikkelissa keskitytään ulkoantennin viiteen asennusspesifikaatioon ja esitellään kuinka sitä käytetään. oikein.
1、 suunta-antennin asennus tornin puolelle
2.4 ghz, 14 DBI, 90° sektoriantenni, pystypolarisaatio, integroitu n-tyypin naarasliitin
antennitornin vaikutuksen vähentämiseksi antennin suuntauskuvioon, on asennuksen yhteydessä huomioitava, että etäisyys suunnatun antennin keskustasta torniin on λ/4 tai 3 λ/4, suurin suuntaus tornin ulkopuolelle voidaan saavuttaa.
2、 monisuuntaisen antennin asennus tornin puolelle
2.4 GHz 7 DBI monisuuntainen mini pro -sarjan antenni - n-tyypin naarasliitin
antennitornin vaikutuksen vähentämiseksi antennin suuntauskuvioon, periaatteessa, antennitornista ei voi tulla antennin heijastinta., joten, asennuksen aikana, antennin tulee aina olla asennettuna reunoihin ja kulmiin, ja lähimmän etäisyyden antennin ja minkä tahansa tornin osan välillä tulee olla suurempi kuin λ.
3、 moni antenni yhteinen torni
minimoida eri verkkojen vastaanotto- ja lähetysantennien välinen kytkentä ja vuorovaikutus, ja yrittää lisätä antennien välistä eristystä, paras tapa on kasvattaa niiden välistä etäisyyttä., kun antenni on samassa tornissa , pystysuora asennus on suositeltava.
4、 perinteinen monopolaarinen antenni (pystypolarisaatio)
antennien välisen eristyksen (≥ 30db) (rx-tx, tx-tx) ja spatial diversity-tekniikan, vaatimusten vuoksi antennien välillä on tietty vaaka- ja pystyetäisyys. yleensä, pystyetäisyys on noin 50 cm ja vaakasuora etäisyys noin 4.5 m. tällä hetkellä, infrastruktuuri-investointeja on lisättävä antennien asennusalustan laajentamiseksi..

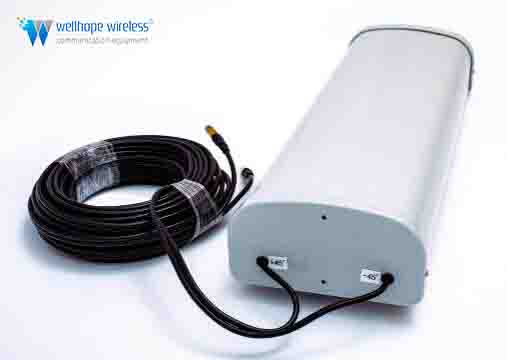

5、 kaksoispolarisaatioantenni (± 45° polarisaatio)
koska ± 45 °:n polarisaatioortogonaalisuus voi varmistaa, että + 45 °:n ja -45 °:n antennien välinen eristys voi täyttää antennien välisen eristyksen keskinäismodulaation vaatimukset (≥ 30 db),, kaksoispolarisaatioantennien välinen tilaetäisyys tarvitsee vain 20 -30 cm. mobiilitukiaseman ei tarvitse rakentaa rautatornia,, vaan sen tarvitsee vain pystyttää halkaisijaltaan 20 cm, rautapilari ja kiinnittää kaksoispolarisaatioantenni rautapylvääseen vastaavien ohjeiden mukaisesti. peittosuunta.
antennin etäisyys:
1. diversiteettivastaanottoantenni samassa solussa: > 3M
2. monisuuntaisen antennin vaakasuora etäisyys: > 4m
3. suunta-antennin vaakaetäisyys: > 2.5m
4. antennien pystyetäisyys eri alustoilla: > 1m
On myös syytä huomata, että lähetin-vastaanottimen antennia ei voi asettaa ylösalaisin paitsi käsikirjassa erikseen määrätyllä tavalla., se on salamanvarsi-. antennin suunnan suoja-alueella: suunnattu antenni , ensimmäinen sektori on 60 astetta pohjoiseen itään, toinen sektori on suoraan etelään, ja kolmas sektori on 60 astetta pohjoiseen lännestä. antennin kaltevuus: varmista, että antennin todellinen kaltevuus vastaa se suunnitteluvaatimukset, ja virhe on alle 2 astetta. antennin kohtisuora: lukuun ottamatta tukiasemaa, jossa on antennin kallistus,, antennin kohtisuora ei saa olla suurempi kuin 2 astetta.
