Ohjeet FRP-antennien käyttöön
Arvioitu 5 minuuttia lukemisen loppuun
Yksi yleisimmistä antennityypeistä on monisuuntainen FRP-antenni, jota voidaan käyttää toistinantennina. Tässä artikkelissa keskustelemme FRP-antennien ominaisuuksista, niiden pystyttämisestä ja siitä, voidaanko niitä käyttää sisäantenneina saadaksemme käsityksen FRP-antennien toiminnasta.

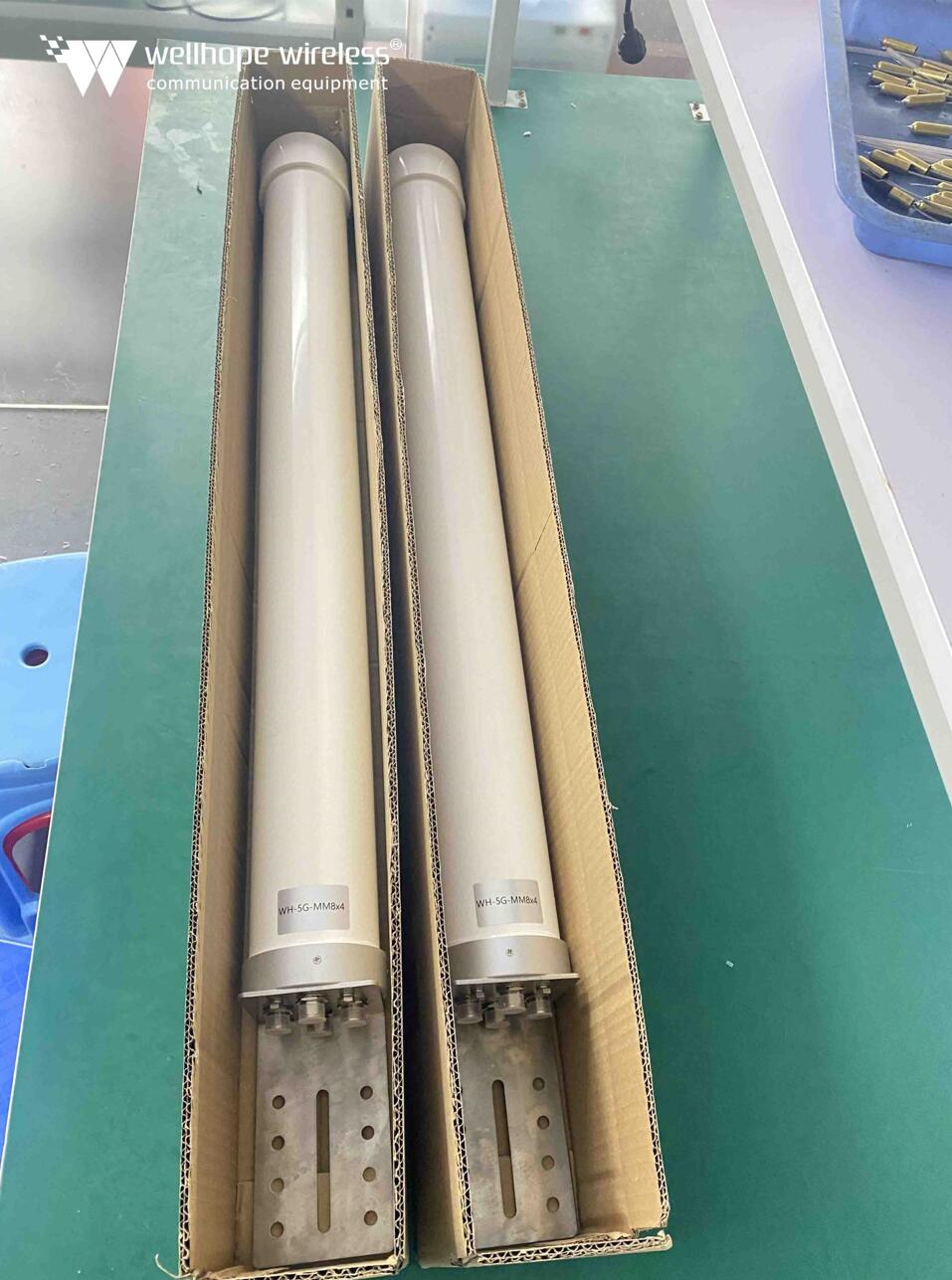

1710-2700MHz 6dBi vahvistus ympärisuuntainen omni-sarjan antenni
Ensinnäkin, sopiiko FRP-antenni sisäkäyttöön?
Tämä vastaus ei voi olla erityisen tarkka, monet käyttäjät ajattelevat, että niin kauan kuin antennilla on korkea vahvistus , sillä voi olla vahva viestintälaatu, varsinkin kun vaaditaan seinän läpäisyä, korkea vahvistus on käyttäjien ensimmäinen valinta. Kuitenkin sisätiloissa koti- tai teollisuusreitittimissä antennin vahvistus on yleensä 2-5 dBi, ja suuren vahvistuksen antenneja käytetään harvoin.
Pääsyynä on se, että suuren vahvistuksen antennit ovat yleensä kooltaan suurempia ja hankala asentaa, toisaalta suuren vahvistuksen monisuuntaiset antennit, vaikka kaikki suuntaavat säteilyt vaakatasossa, mutta pystytason säteilykulman peitto on hyvin kapea (pieni). läpän leveys), suhteellisen lyhyellä viestintäetäisyydellä on haitallista, joten yleensä sisätiloissa lyhyen matkan peittoalueella valitaan 8dBi-vahvistusantennit tai vähemmän.
→ Vinkkejä: Miksi monisuuntaisilla antenneilla on myös tiedonsiirron peittokulma?

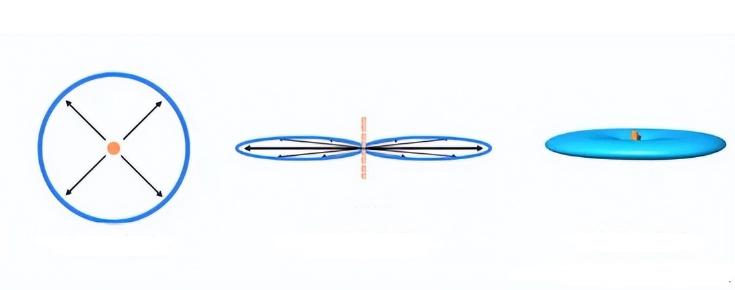

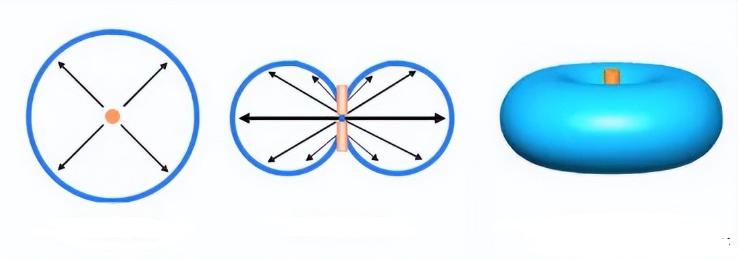

Ns. omni-directional antenni viittaa vaakatasoon ilman suuntaa, mutta vahvistuksen kasvaessa pystytasossa antennin kattama kantama kapenee ja kapenee (mitä kapeampi aaltoläpän leveys), kun vahvistus saavuttaa 8 dBi tai enemmän, kulma pystytasossa on alle 15 astetta, jotta voimme havainnollistaa intuitiivisesti, voimme katsoa suoraan alla olevaa kuvaa.
Sininen sijainti yllä olevassa kaaviossa on antennin lähetys- ja vastaanottoalue. Sama asento, 15dBi antennin vastaanotto ei ole yhtä hyvä kuin matalan vahvistuksen antennin vaikutus.
Toiseksi lasi teräsantennin käyttöönoton
Yllä olevan kaavion mukaan korkean vahvistuksen FRP-antennia käytettäessä on kiinnitettävä huomiota FRP-antennin säteilysuuntakaavioon, erityisesti aaltoläpän leveyteen pystytasossa. Käytettäessä suurivahvistista FRP-antennia säteilykulma antennin pystytasossa on hyvin kapea, joten lähetys- ja vastaanottoantennien on oltava mahdollisimman samassa vaaka-asennossa.
Voimme laskea antennin korkeuden tarvittavan tiedonsiirtoetäisyyden, peittoalueen ja antennin läpän leveyden mukaan, jotta varmistetaan korkean vahvistuksen antennin viestintälaatu .
