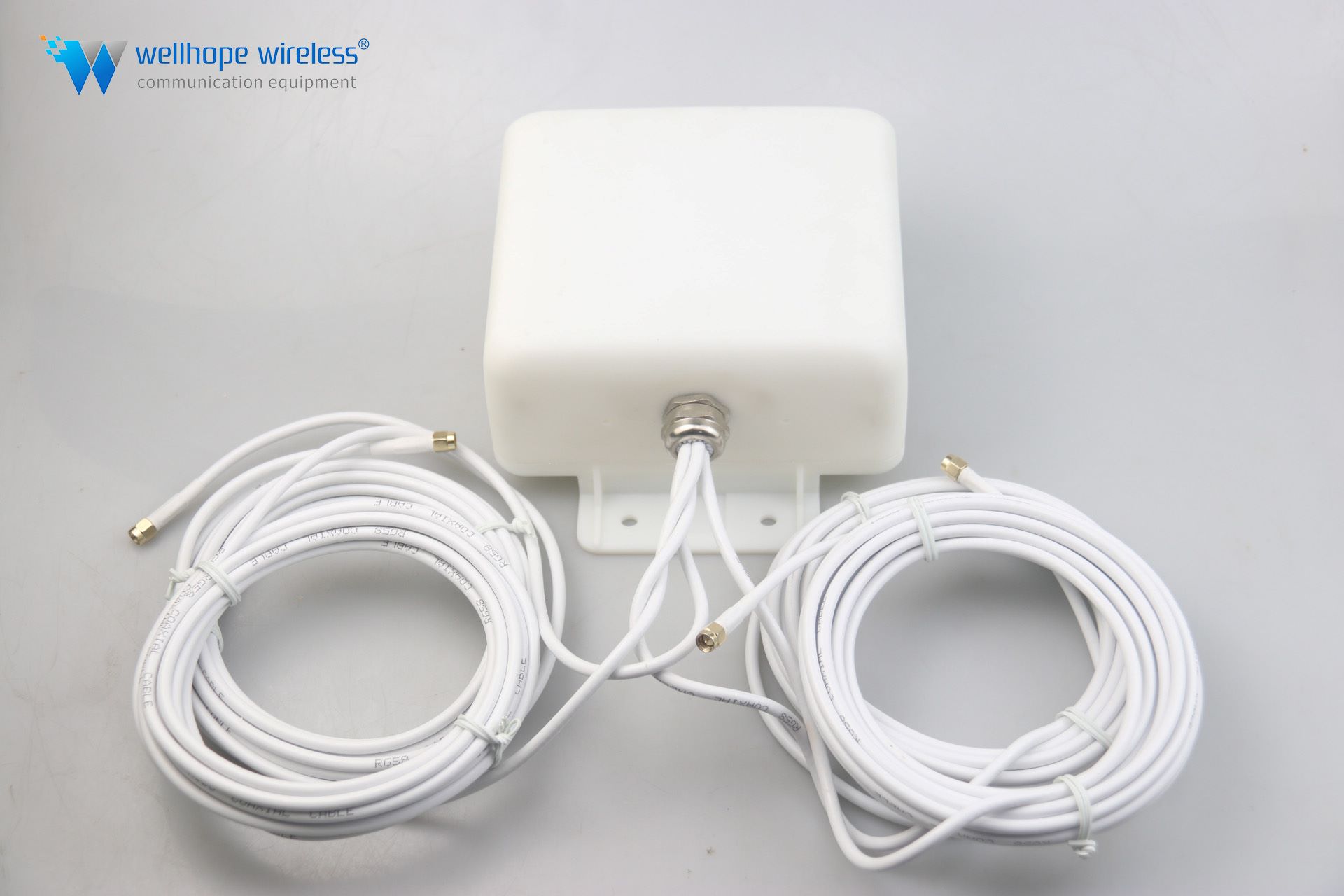

Perustiedot antennimittauksesta https://www.whwireless.com/ Arvioitu 25 minuuttia lukeaksesi loppuun Antennin mittauksen perustiedot sisältää useita näkökohtia, mukaan lukien antennitoiminnot, suorituskykyparametrit, mittausmenetelmiä ja testausympäristöjä. Seuraava on yksityiskohtainen antennimittauksen perustietojen selitys: 1ã Funktio antenni Antenni on langattoman avainkomponentti tietoliikennejärjestelmät ja sen päätoimintoja ovat: Suuntainen säteily tai radion vastaanotto aaltosignaalit: Lähetystilassa antenni muuntaa korkeataajuisia sähkömagneettinen energia siirtojohdossa sähkömagneettisiksi aalloksi sisään vapaa tila; Vastaanottotilassa vapaassa tilassa olevat sähkömagneettiset aallot ovat muunnetaan suurtaajuiseksi sähkömagneettiseksi energiaksi siirtojohdossa. Energian muuntaminen: Antennit tarvitsevat muuntaa tehokkaasti syöttöjärjestelmän levittämän ohjatun aallon energian sähkömagneettisen aallon energiaa tai muuntaa vastaanotetun sähkömagneettisen aallon energiaa virtasignaaleiksi. ⢠Suuntaus: Antennit voivat säteillä tai vastaanottaa sähkömagneettisia aaltoja suunnatulla tavalla ja keskittää ne sisään haluttuun suuntaan niin paljon kuin mahdollista. Polarisaatio: Antennin pitäisi pystyä lähettää tai vastaanottaa määritellyn polarisaation omaavia sähkömagneettisia aaltoja. 2ã Suorituskyky antennin parametrit Antennin suorituskykyparametrit ovat tärkeitä indikaattoreita sen suorituskyvyn mittaamiseksi, mukaan lukien pääasiassa: Vahvistus: Viittaa antennin kykyyn vastaanotetun signaalin vahvistamiseksi, joka yleensä liittyy läheisesti suuntautumiseen. Suuntaisuus: Kuvaa säteilyä antennin tehon intensiteetti tiettyyn suuntaan sen suhteen monisuuntainen säteilytila. Tehokkuus: sisältää antennisäteilyn tehokkuus ja kokonaishyötysuhde, kun edellinen ottaa huomioon antennin häviöt ja jälkimmäinen ottaen huomioon kokonaishäviöt, kuten johtimen ja dielektrisen antennin häviöt. Impedanssi: Jännitteen ja virran suhde antennin tuloliittimessä, joka on syöttöjärjestelmän kuorma ja vaatii hyvän impedanssisovituksen syöttöjärjestelmän kanssa. Seisovan aallon suhde (VSWR): heijastaa antennin ja syöttöjärjestelmän välinen sovitusaste. Polarisaatio: Polarisaatiomenetelmä joita antenni lähettää tai vastaanottaa sähkömagneettisia aaltoja. Toimintataajuuskaista: Taajuus alue, jolla antenni voi toimia normaalisti. 3ã Antenni mittausmenetelmä Antennin parametrien mittaus on yleensä suoritetaan käyttämällä instrumentteja, kuten kentänvoimakkuusmittareita, tehoa mittareita, impedanssimittareita tai verkkoanalysaattoreita sekä erikoistestauksia laitteita, kuten tavallisia antenneja. Mittausmenetelmiä ovat: Säteilyn suuntakuvion mittaus: Mittaa säteily käyttämällä kiinteän antennin menetelmää tai pyörivän antennin menetelmää antennin intensiteetti eri suuntiin ja piirrä säteily suuntakuvio. Vahvistuksen mittaus: Vertailun käyttäminen menetelmällä, vertaa testattua antennia standardiantenniin, jonka vahvistus tunnetaan määrittää testatun antennin vahvistukse...

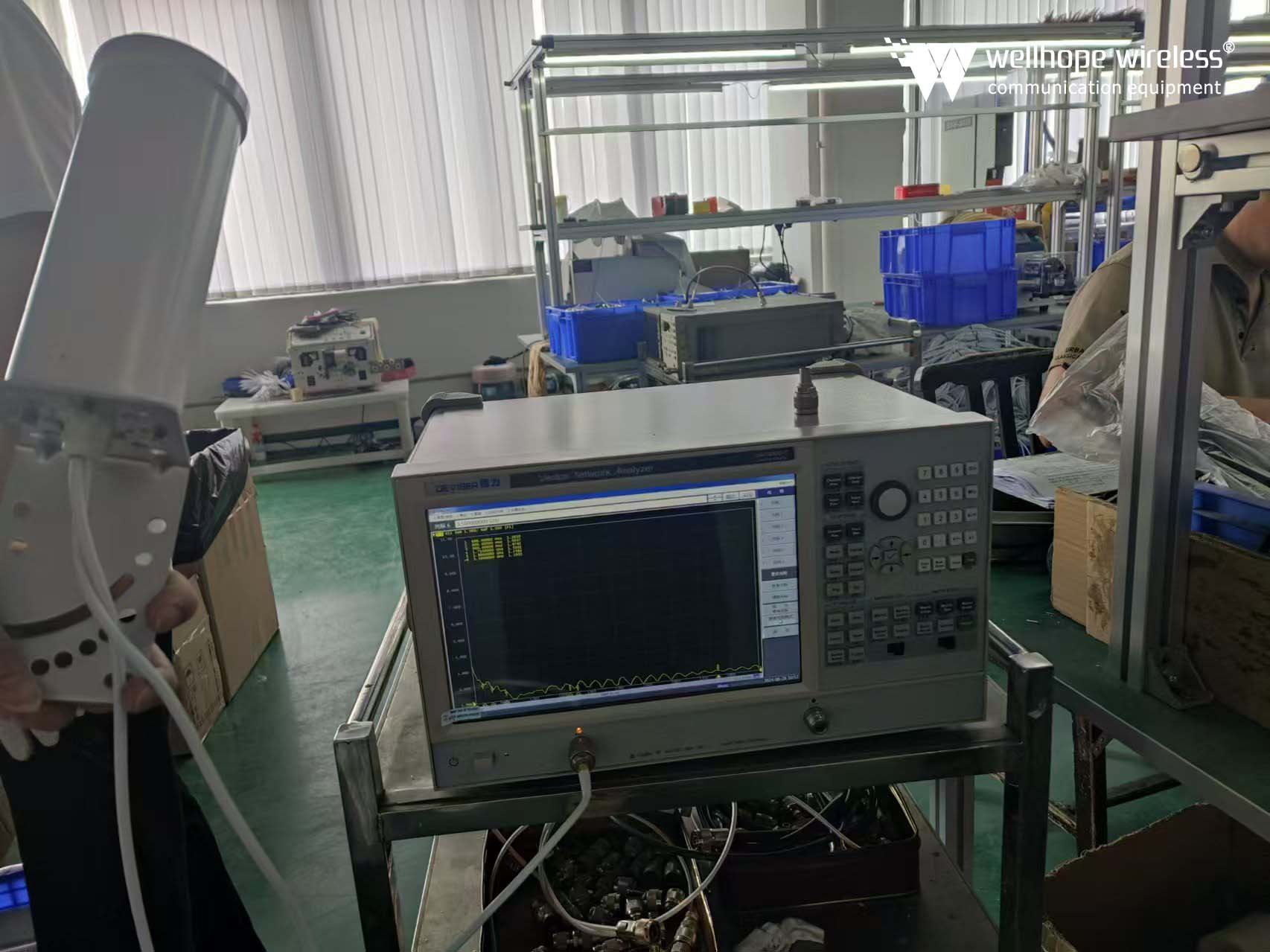

Mikä on kolmannen asteen keskinäismodulaatio antenni? https://www.whwireless.com/ Arvioitu 15 minuuttia lukeaksesi loppuun 1ã Määritelmä ja Periaate 1. Määritelmä: Kolmannen asteen intermodulaatio viittaa kolmannen taajuuden aiheuttamaan häiriösignaaliin antennin tai siihen liittyvien passiivisten komponenttien epälineaariset ominaisuudet (kuten liittimet, syöttölaitteet jne.), kun antenni vastaanottaa kahden signaalin eri taajuuksilla. 2. Periaate: Kolmannen asteen sukupolvi keskinäismodulaatiosignaalit johtuvat epälineaaristen tekijöiden läsnäolosta, mikä saavat yhden signaalin toisen harmonisen tuottamaan loissignaalin sen jälkeen lyöminen (sekoittuminen) toisen signaalin perusaallon kanssa. Tämä intermodulaatioilmiö voi aiheuttaa kaksi tai useampia kantoaaltotaajuuksia ulkopuolella taajuuskaista sekoittuu ja putoaa taajuuskaistalle, jolloin syntyy uutta taajuuskomponentteja ja heikentää järjestelmän suorituskykyä. 2ã Indikaattorit ja Arviointi 1. Indikaattori: Kolmannen asteen intermodulaatioindikaattoria edustaa yleensä IP3 (kolmas rajapiste). Se viittaa kolmannen generoimaan häiriösignaalin tehoon intermodulaatio tulo-lähtökäyrällä, joka on kolme kertaa alkuperäinen signaaliteho, kun lähtötehon epälineaarinen vääristymä on vakava a tietyssä määrin. 2. Arviointimenetelmä: Arviointi antennin kolmannen asteen keskinäismodulaatioindeksi vaatii sarjan kokeet ja testit. Yleensä signaaligeneraattoria käytetään syöttämään kaksi signaalia eri taajuuksilla ja sitten lähdön epälineaarinen vääristymä signaali vastaanotetaan ja mitataan antennin kautta kolmannen asteen saamiseksi antennin 51 keskinäismodulaatioindeksi. Lisäksi kolmannen asteen antennin keskinäismodulaation suorituskykyä voidaan arvioida simuloinnilla ja teoreettinen analyysi. 3ã Vaikuttaminen tekijät ja optimointi 1. Vaikuttavat tekijät: Kolmannen kertaluvun antennin keskinäismodulaation suorituskykyyn vaikuttavat useat tekijät, mukaan lukien suunnittelu, materiaalit, valmistusprosessit sekä laatu ja passiivisten komponenttien suorituskyky (kuten liittimet, syöttölaitteet jne.) kytketty siihen. Lisäksi ympäristötekijät, kuten lämpötila, kosteus jne. voivat myös vaikuttaa kolmannen asteen keskinäismodulaation suorituskykyyn antenni. 2. Optimointimenetelmä: Jotta optimoida antennin kolmannen asteen keskinäismodulaatiosuorituskyky seuraavat toimenpiteet voidaan toteuttaa: Optimoi antennirakenne käyttämällä materiaaleja ja valmistusprosessit, joissa lineaarisuus on parempi. Paranna tuotteen laatua ja suorituskykyä passiiviset komponentit varmistavat tiiviit ja sujuvat liitokset. Huolla ja tarkasta antenni säännöllisesti järjestelmä, tunnistaa mahdolliset ongelmat ja ratkaise ne nopeasti. 4ã Hakemus ja Prospekti 1. Käyttöalueet: Suuret antennit kolmannen asteen järjestelmillä on laaja valikoima sovelluksia viestinnässä, tutkassa, ja muilla aloilla. Viestinnän alalla sitä voidaan soveltaa satelliitteihin viestintä, matkaviestintä, radioviestintä ja muut alat; sisään tutka-alalla sitä voidaan ...

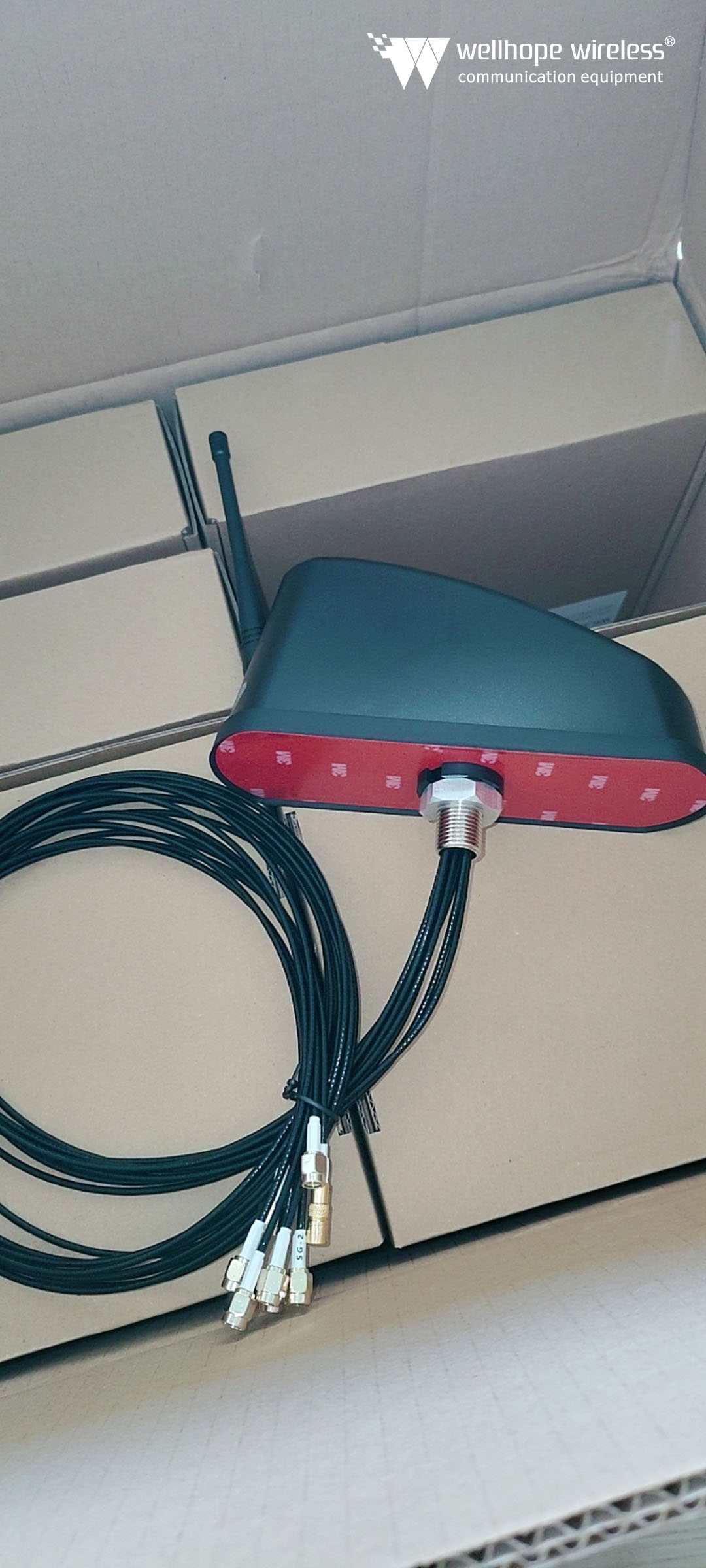

Miten antennin pituus lasketaan? https://www.whwireless.com/ Arvioitu 15 minuuttia lukemisen loppuun Puoliaallonpituuden ja neljänneksen aallonpituuden merkitys Puoliaallonpituutta ja neljännesaallonpituutta käytetään laajasti antennijärjestelmän suunnittelussa. Chalf aallonpituus Half-aallonpituudella tarkoitetaan sähkömagneettisen aallon puoliaallonpituuden etäisyyttä etenemissuunnassa. Erityisesti tietyn taajuuden sähkömagneettiselle aallolle sen aallonpituus on kahden huipun tai laakson välinen etäisyys etenemissuunnassa. Puoliaallonpituutta käytetään usein antennijärjestelmien, kuten virittimien, suunnittelussa tai antennin pituuksien valinnassa. Neljännes aallonpituus Neljännesaallonpituus on neljännesaallonpituuden etäisyys sähkömagneettisen aallon etenemissuunnassa. Puoliaallonpituuden tavoin neljännesaallonpituutta käytetään myös antennijärjestelmien suunnittelussa. Erityisesti antennin pituuden asettaminen neljännekseen aallonpituuteen joissakin antennirakenteissa mahdollistaa sen resonoinnin tietyllä taajuudella parempien aaltoputkiominaisuuksien saavuttamiseksi. Lisäksi neljännesaallonpituutta käytetään myös komponenttien, kuten heijastimien, siirtolinjojen ja impedanssisovittimien suunnitteluun. Me kaikki tiedämme, että ihanteellisen antennin pituus on puoli aallonpituutta. Neljännesaallonpituuden antennin, josta yleensä puhumme, on itse asiassa otettava huomioon âmaana, jotta se muodostaisi täydellisen antennin, jota kutsumme usein âepäsymmetriseksi antenniksiâ. antenni itsessään on vain osa antennia. Aallonpituus λ = valon nopeus c/taajuus f 5GHz wifi-antennin pituuden laskeminen Aallonpituus λ = (3* 100 000 000) / 5 GHz Aallonpituus λ = 0,06 metriä Käytä yleensä 1/4 aallonpituutta tavallista lankaa, eli käytetyn langan pituus on noin 1,5 senttimetriä 2.4GHz witi-antennin pituuslaskenta Aallonpituus λ= (3 * 100 000 000) / 2,4 GHz Aallonpituus λ = 0,125 metriä Käytä yleensä 1/4 aallonpituutta yhteistä lankaa, eli käytä noin 3,125 cm:n langan pituutta Miksi antennit tarvitsevat puoliaallonpituuden? Yleisesti käyttämämme antennit ovat yleensä resonanssiantenneja, eli ne ovat seisovien aaltojen muodossa, ja puoliaallonpituus on pienin yksikkö, joka voi muodostaa seisovan aallon. Syy tähän on esitetty alla: Voidaan nähdä, että signaalin normaalia lähetystä varten puoliaallonpituisessa metallirakenteessa signaali negatiiviseen puolijaksoon, vain johtimen loppuun asti, on heijastuttava takaisin päinvastaiseen etenemiseen; ânegatiivinen puolijakso + käänteinen eteneminenâ ja siitä tulee positiivinen signaali, joka voidaan vain asettaa päällekkäin, jolloin muodostuu seisova aalto. Tällä tavalla signaalia voidaan asteittain tehostaa tässä johdinrakenteessa ja säteillä maksimi energiamäärä jaksoa kohden. Miksi antenni tarvitsee resonanssin? Antennin värähtelevät varaukset voivat säteillä vähemmän energiaa sykliä kohden (vertailu säteilykentän koon suhteeseen lähikenttään), ja säteilyyn voi osallistua vain enemmän varauspareja varmistaaks...

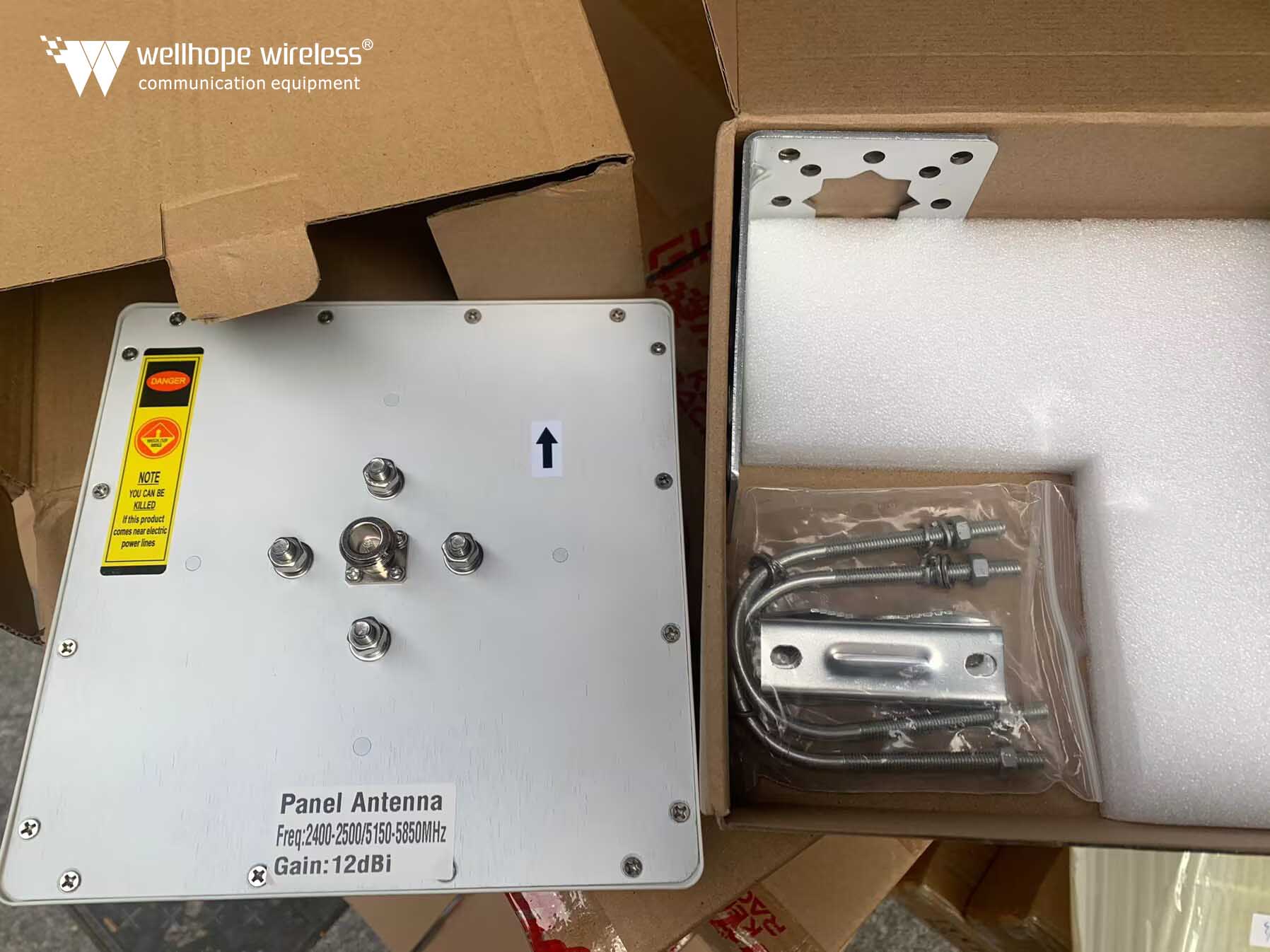

Antennin suuntakaavio – miten näet antennin suuntakaavio? https://www.whwireless.com/ Arvioitu 15 minuuttia lukeaksesi loppuun Antennin suuntakartta, joka tunnetaan myös nimellä säteilyn suuntakartta tai kaukokentän suuntakartta on kuvaamaan antennia säteilyominaisuudet (kuten kentänvoimakkuuden amplitudi, vaihe, polarisaatio) ja graafin avaruuskulman välinen suhde. Se on tärkeä työkalu antennin suorituskyvyn mittaamiseen. Tarkkailemalla antennin suuntakaavio, voimme ymmärtää parametrit ja suorituskyvyn antennin ominaisuudet. Seuraavassa on kuinka ymmärtää ja tarkastella joidenkin avainkohtien antennin suuntakaaviota: Ensinnäkin antennin peruskäsite suuntakaavio - Määritelmä: antennin suuntakartta viittaa tietylle etäisyydelle antennista (kaukokenttäolosuhteet), suhteellinen säteilykentän kentänvoimakkuus (normalisoitu moduuli) suunnan kanssa kaavion muutos. - Edustus: Yleensä edustaa tehon suuntakaavio tai kentänvoimakkuuden suuntakaavio, mutta myös käytetty kuvaa vaihe- tai polarisaatiosuuntakäyrää. - Kaaviotyyppi: täydellinen suuntakartta on kolmiulotteinen avaruuskaavio, mutta käytännössä keskitytään yleensä vain kahteen päätasot (kuten vaaka- ja pystytasot) suuntakartalla, kutsutaan tasosuuntakarttaksi. Toiseksi antennin suunnan katsominen kaavio 1. Tunnista kaavion tyyppi: o Kolmiulotteinen suuntakaavio: antennin vaihekeskuksen ollessa pallon keskipiste, säteily ominaisuudet mitataan piste pisteeltä pallolla, jolla on riittävästi suuri piirrettävä säde. Kolmiulotteiset suuntakaaviot voivat täysin osoittavat antennin säteilyominaisuudet, mutta ovat monimutkaisempia piirtää ja katsella. o kaksiulotteinen suuntakartta: alkaen kolmiulotteinen suuntakartta tietyn profiilin ottamiseksi (kuten vaakasuuntainen tai pystytaso) saadaksesi grafiikan. Kaksiulotteinen suuntakaavio on yksinkertainen ja selkeä, helppo ymmärtää nopeasti säteilyn ominaisuudet antenni. 2. 53 2. Huomioi tärkeimmät parametrit: o Pääläppä: säteilevä läppä, joka sisältää halutun maksimisäteilysuunnan, joka tunnetaan myös nimellä pää antennin läppä tai antennisäde. Pääläpän leveys on fyysinen määrä, joka mittaa suurimman säteilevän alueen terävyyttä antenni. o Lisäläppä: Pääluukun ulkopuolella oleva läppä läppä kutsutaan toissijaiseksi läpäksi tai sivuläpäksi. Varaventtiilin taso on lähin pääventtiiliin ja ensimmäisen puolen korkeimman tason tasolle venttiilin taso. o ennen ja jälkeen suhde: maksimi säteilysuunnan (eteenpäin) taso ja sen vastakkaisen suunnan (taaksepäin) taso suhde. o Suuntakerroin: mitta antenni tiheyden pitoisuuden maksimisäteilysuunnassa säteilytehon virtauksesta. 3. Analysoi säteilyominaisuudet: o Suuntaus: kyky antenni säteilemään sähkömagneettisia aaltoja tiettyyn suuntaan. Vastaanottamista varten antenni, suuntaus osoittaa, että antennilla on erilainen vastaanotto kyvyt eri suunnista tuleville sähkömagneettisille aalloille. o Vahvistus: antennin vahvistus on määrällinen suuntausindeksi, joka osoittaa antennin kyvyn lähettää ja vastaanottaa signaaleja tietty...
