Taulukon luokittelu antennit .
Arvioitu lukuaika: 15 minuuttia
Antennit luokitellaan tyypillisesti yksittäisten yksiköiden järjestelyn perusteella.
Lineaarinen ryhmä: Suoralle viivalle järjestetty antennielementtien ryhmä, jonka yksiköiden välinen etäisyys voi olla sama tai eri suuri. Se voidaan jakaa edelleen reunasta valaistuihin ryhmiin ja päädystä valaistuihin ryhmiin keskittyneen säteilyenergian suunnan perusteella.

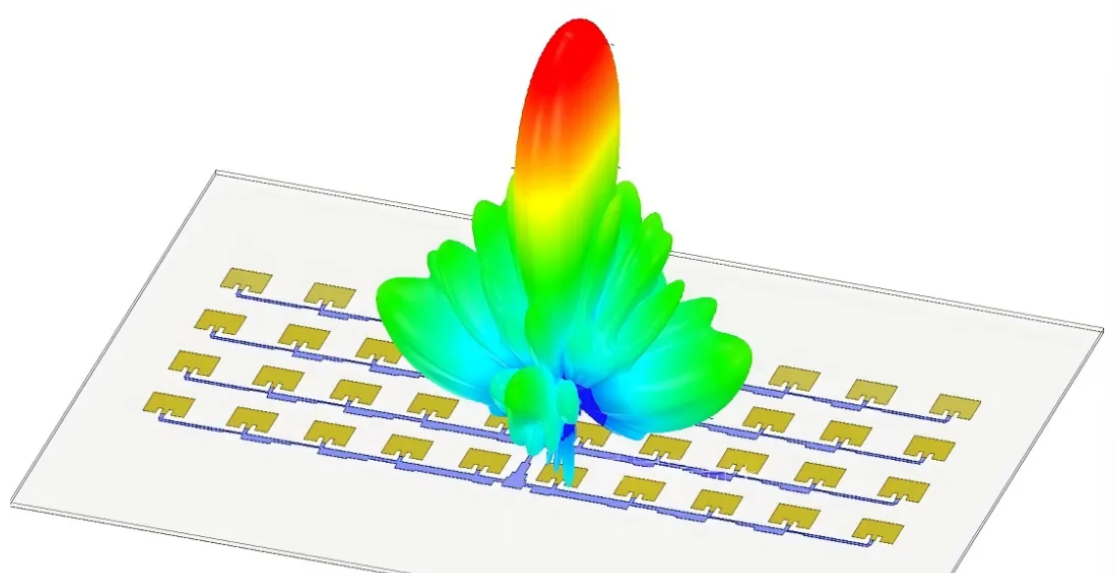

Tasomainen ryhmä: Yhden tason keskipisteisiin järjestettyjen antennielementtien ryhmä. Jos kaikki tasomaisen ryhmän elementit on järjestetty suorakaiteen muotoiseen ruudukkoon, sitä kutsutaan suorakaiteen muotoiseksi ryhmäksi; jos kaikkien elementtien keskukset sijaitsevat samankeskisillä ympyröillä tai elliptisillä renkailla, sitä kutsutaan ympyrämäiseksi ryhmäksi. Tasomaisissa ryhmissä voi olla myös yhtä suurilla tai erisuuruisilla välein olevia ryhmiä.
Konformaaliset ryhmät: antenniryhmät, jotka on kiinnitetty kantoaallon muotoon ja mukautuvat sen mukaan. Sylinterimäisen pinnan omaavat ryhmät, pallomaisen pinnan omaavat ryhmät ja kartiomaisen pinnan omaavat ryhmät ovat kaikki esimerkkejä konformaalisista ryhmistä.
Ryhmäantenni yksikön kokoonpano.
Lineaarinen antenni Antenniryhmäelementit: dipolityyppiset, monopolityyppiset, rengasmaiset elementit (kuten rakoantennit) ja spiraalielementit.
Kalvotyyppiset elementit: torviantennielementit, avoimen aukon aaltojohdinelementit, mikroliuskaelementit.
Hybridi- ja erikoistuneet elementit: Yagi-Uda-yksiköt, logaritmis-jaksolliset dipoliryhmäyksiköt, keskiresonanssiantenniyksiköt, metapinta-/metamateriaaliyksiköt.
Ryhmäantennien teoreettinen perusta.
① Sähkömagneettisten aaltojen interferenssin ja superposition periaate: Ryhmäantennit voivat luoda säteilyominaisuuksia, jotka poikkeavat perinteisten yksittäisten antenniyksiköiden säteilyominaisuuksista. Yksi tämän tärkeimmistä syistä on se, että useiden koherenttien säteilyyksiköiden lähettämät sähkömagneettiset aallot interferoivat ja päällekkäin avaruudessa, jolloin joillakin alueilla säteily lisääntyy ja toisilla vähenee. Tämä johtaa vakion kokonaissäteilyenergian uudelleenjakautumiseen eri alueille.
② Suuntakaaviotulon teoreema: Kaukokentän olosuhteissa kokonaisen normalisoidun suuntafunktion antenni Useista identtisistä elementeistä koostuva ryhmä, joka on viritetty kiinteällä amplitudilla ja vaiheella ja järjestetty kiinteisiin geometrisiin paikkoihin, voidaan jakaa seuraavasti:
Ensisijainen tekijä F( θ , φ ): Yksittäisen yksikön suuntakyky vapaassa tilassa (mukaan lukien yksikkö ' s polarisaatio ja suunta).
Taulukkotekijä AF( θ , φ ): Tämä määräytyy yksinomaan matriisin geometrisen asettelun, välistyksen, heräteaallon amplitudin ja vaiheen perusteella, eikä se vaikuta elementtien erityiseen muotoon.
Eli yhdistetty kokonaissuuntadiagrammi D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Taulukon analyysi antennit .
Ryhmäantennin analyysissä määritetään sen säteilyominaisuudet olettaen, että neljä parametria tunnetaan (elementtien kokonaismäärä, elementtien spatiaalinen jakauma, kunkin elementin heräteamplitudien jakauma ja kunkin elementin herätevaiheiden jakauma). Näihin ominaisuuksiin kuuluvat ryhmäantenni ' s suuntadiagrammi, puolitehokeilan leveys, suuntakerroin, sivukeilan taso ja niin edelleen.
Taulukko antenni integraatio.
Antennin ryhmäsynteesi on analyysin käänteinen tehtävä, nimittäin syntetisoida antennin ryhmä neljä parametria (elementtien kokonaismäärä, elementtien spatiaalinen jakauma, kunkin elementin heräteamplitudien jakauma ja kunkin elementin herätevaiheiden jakauma) tietyillä säteilyominaisuuksilla siten, että antennin tietyt säteilyominaisuudet täyttävät määritellyt vaatimukset tai että antenniryhmä ' s:n suuntakuvio vastaa tarkasti ennalta määritettyä suuntakuviota.
