Miten antennin pituus lasketaan?

https://www.whwireless.com/

Arvioitu 15 minuuttia lukeaksesi loppuun

Puolen aallonpituuden ja neljänneksen merkitys aallonpituus

Puoli-aallonpituus ja neljännesaallonpituus ovat käytetään laajalti antennien suunnittelussa järjestelmän suunnittelu.

Chalf-aallonpituus

Chalf-aallonpituus viittaa puolikkaaseen sähkömagneettisen aallon aallonpituusetäisyys etenemissuunnassa. Erityisesti tietyn taajuuden sähkömagneettiselle aallolle sen aallonpituus on kahden huipun tai laakson välinen etäisyys etenemissuunnassa. Puoli aallonpituutta käytetään usein suunniteltaessa antennijärjestelmiä, kuten virittimiä tai antennin pituuksien valinta.

Neljännesaallonpituus

Neljänneksen aallonpituus on neljännes aallonpituusetäisyys sähkömagneettisen aallon etenemissuunnassa. Puoliaallonpituuden tavoin myös neljännesaallonpituutta käytetään suunnittelussa antennijärjestelmät. Tarkemmin sanottuna antennin pituuden asettaminen neljännekseen Joidenkin antennimallien aallonpituus sallii sen resonoida tietyllä alueella taajuudella parempia aaltoputkiominaisuuksia varten. Lisäksi neljännesaallonpituus käytetään myös komponenttien, kuten heijastimien, siirtolinjojen ja impedanssisovittimet.

Me kaikki tiedämme, että ihanteen pituus antenni on puoli aallonpituutta. Neljännesaallonpituusantenni, josta yleensä puhumme täytyy itse asiassa ottaa huomioon âmaaâ muodostaakseen täydellisen antennin, kuten usein soita âepäsymmetriseen antenniinâ; the antenni itsessään on vain osa antennista.

Aallonpituus λ = valon nopeus c/taajuus f

5GHz wifi antennin pituuden laskenta

Aallonpituus λ = (3* 100 000 000) / 5GHz

Aallonpituus λ= 0,06 metriä

Käytä yleensä 1/4 aallonpituutta tavallista lankaa, eli käytetyn langan pituus on noin 1,5
senttimetriä

2,4 GHz witi-antennin pituuslaskenta

Aallonpituus λ= (3 * 100 000 000) / 2,4 GHz

Aallonpituus λ = 0,125 metriä

Käytä yleensä 1/4 aallonpituutta yhteistä johtoa, eli käytä langan pituutta noin 3,125 cm100

Miksi antennit tarvitsevat puoliaallonpituuden?

Yleisesti käyttämämme antennit ovat yleensä resonanssiantennit, toisin sanoen ne ovat seisovien aaltojen muodossa, ja puoliaallonpituus on pienin yksikkö, joka voi muodostaa seisovan aallon. Syy tähän on esitetty alla:

Voidaan nähdä normaalille lähetykselle signaali, puoliaallonpituus metallirakenne, signaali osaksi negatiivinen puolijakso, vain johtimen loppuun, on heijastuttava takaisin käänteiseen leviämiseen; ânegatiivinen puolijakso + käänteinen eteneminenâja tulla positiiviseksi signaaliksi, vain voidaan asettaa päällekkäin, jolloin muodostuu seisova aalto. Tällä tavalla signaali voi asteittain parannettava tässä johdinrakenteessa, ja enimmäismäärä energiaa voidaan säteillä sykliä kohden.

Miksi antenni tarvitsee resonanssia?

Antennipurkissa värähteleviä varauksia säteilevät vähemmän energiaa sykliä kohden (vertailun koon suhteeseen säteilykenttä lähikenttään), ja vain useampi varauspari voi osallistua säteilyssä sen varmistamiseksi, että säteilevän energian absoluuttinen arvo per sykli on riittävän suuri.

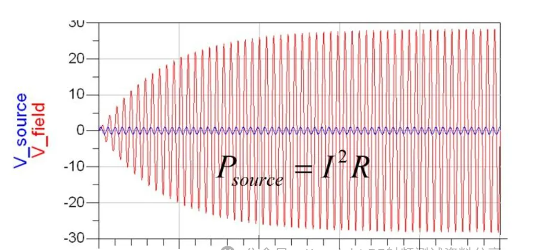

Antennin lähde voi tarjota jokaisen energiasykli on kiinteä, kun lähde voi tarjota jokaisen energiasyklin, kaiken antennin säteily ulos (mukaan lukien antennin oma häviö), resonanssi on tietyllä amplitudilla säilytettynä on muuttumaton; seuraava kuva:

Puoliaallonpituusrakenne vain mainittua voidaan pitää perusresonanssirakenteena; yllä oleva kuva on resonanssirakenne tasapainoprosessikaavion muodostamiseksi. Tekijä: analysoimalla puoliaallonpituutta tiedämme, että lähteen tulosignaali on päällekkäin resonanssirakenteessa. Koska lähteen kapasiteetti on kiinteä, tämä superpositio ei kasva loputtomasti. kun resonanssirakenne saavuttaa tasapainon.
Antennin toiminnan aikana itse lähteen amplitudi on hyvin pieni, kun taas antennin värähtelyvirran amplitudi on erittäin suuri ja amplitudin suuruus riippuu antennin Q-arvosta. Kapeakaistaisilla antenneilla, joilla on korkea Q, antennin värähtelyjen amplitudi on hämmästyttävä; Tästä syystä antennit tarvitsevat resonanssia!
