5G verkkoantenni
yksityiskohtainen analyysi 8 ydinparametrista antennit
26.11.2021 www.whwireless.com
arviolta 6 minuuttia lukemisen loppuun
antennit ovat aina olleet keskeinen huomion kohde liitäntätuotteiden alalla, olemme aiemmin tehneet alustavan esittelyn ja analyysin antennityypin mukaan,, mutta tässä suuressa antennin segmentissä, se on On tarpeen tuntea tarkemmin sen keskeiset parametrit, jotta voidaan ymmärtää tarkemmin kunkin antennityypin edut ja käyttö., seuraavat parametrit on jaettu kahteen pääosaan: säteilyparametrit ja piiriparametrit,, jotka analysoimme tarkasti ja esittelemme nopeasti niiden merkityksen.

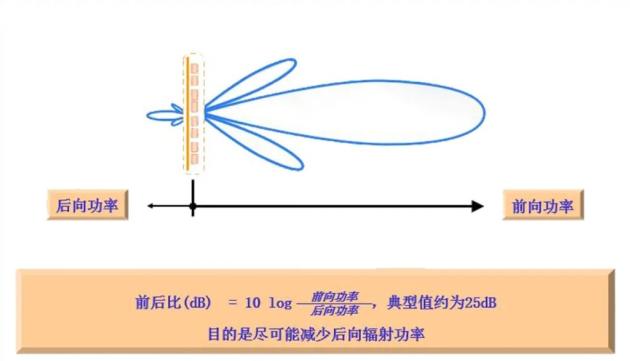

antennin's etu- ja takasuhde on tehovuon tiheyden suhde pääläpän suurimmassa säteilysuunnassa (määritetty 0°) maksimitehovuon tiheyteen lähellä vastakkaista suuntaa (määritetty 180°:n sisällä) ±30°) f/bu003d10log(edestä taakse/taaksepäin teho).
sähköinen kallistuskulma alas
the sähköinen kallistuskulma alas on suurin viestintäantennin pystysuoralle säteilypinnalle osoittava säteily ja antennin kulma normaali.

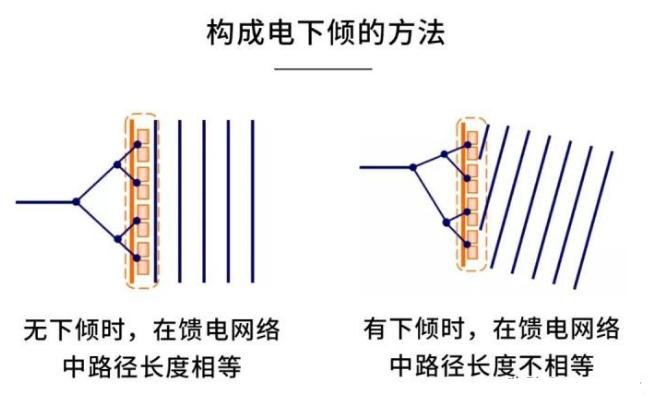

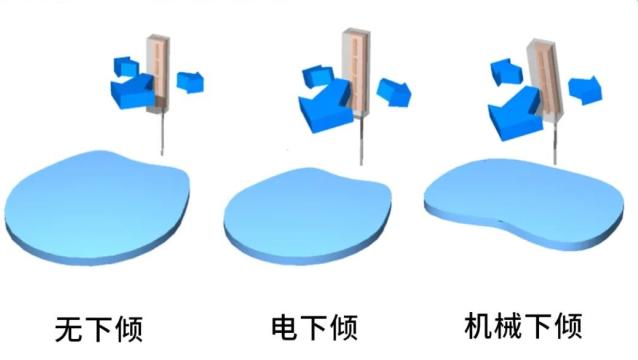

viestintäantenni on jaettu kiinteään alas kallistettavaan antenniin ja sähköiseen kallistusantenniin sen mukaan, tukeeko se sähköistä alaskallistussäätöä: kiinteä alaskallistusantenni tarkoittaa kiinteää alaskallistusantennia, joka on muodostettu antennin säteilyyksikköryhmän amplitudin ja vaihemäärityksen perusteella langaton kattavuus kysyntä; ja sähköinen kallistusantenni viittaa ryhmän eri säteilyyksiköiden vaihe-eroon vaiheensiirtoyksikön kautta eri säteilyn tuottamiseksi pääläppä alas kallistustila, yleensä sähköisen kallistusantennin alas kallistustila vain tietyllä säädettävällä kulma-alueella.
aallon nopeuden leveys

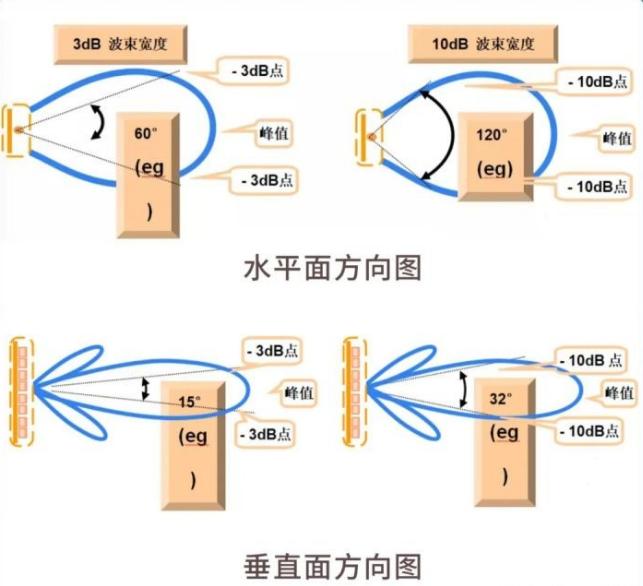

kaavion suunnassa on yleensä kaksi tai useampia läppä,, joka on suurin läppä nimeltään pääläppä, loput läpästä kutsutaan toissijaiseksi läpäksi. kulma kahden puolitehopisteen välillä pääläppä määritellään läpän leveydeksi suunnattu antenni kaavio., jota kutsutaan puolitehoksi (kulmaksi) läpän leveydeksi. mitä kapeampi pääläpän leveys,, sitä parempi suunta,, mitä vahvempi häiriönestokyky. yleisesti ottaen,, sitä kapeampi antennin pääläpän säteen leveys, sitä suurempi antennin vahvistus.
antennin vahvistus
suhteen vahvistus ja antennin koko ja säteen leveys.

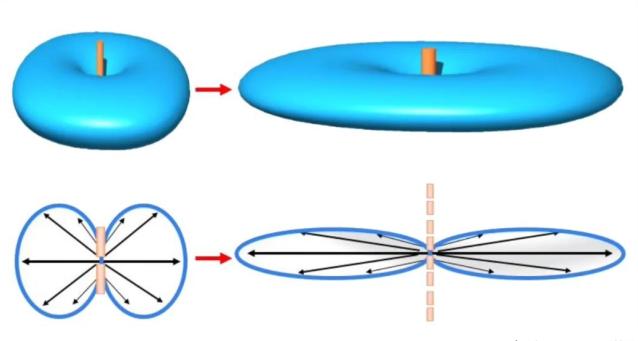

mitä litteämpi "rengas",, sitä keskittyneempi signaali,, sitä suurempi vahvistus,, mitä suurempi antennin koko,, sitä kapeampi säteen leveys.
→ 3 tärkeää seikkaa, joihin on kiinnitettävä erityistä huomiota
1. antennit ovat passiivisia laitteita, eivätkä ne tuota energiaa. antennin vahvistus on vain kyky kohdistaa energiaa tehokkaasti tiettyyn suuntaan sähkömagneettisten aaltojen säteilemiseksi tai vastaanottamiseksi.
2, antennin vahvistus syntyy oskillaattorien superpositiosta., mitä suurempi vahvistus,, sitä pidempi antennin pituus. vahvistus lisääntyy 3db, kaksinkertainen äänenvoimakkuus.
3, sitä korkeampi antennin vahvistusta , mitä parempi suuntaus,, sitä keskittyneempi energia,, sitä kapeampi aallonläppä.
antennipiirin parametrit
jännite vswr

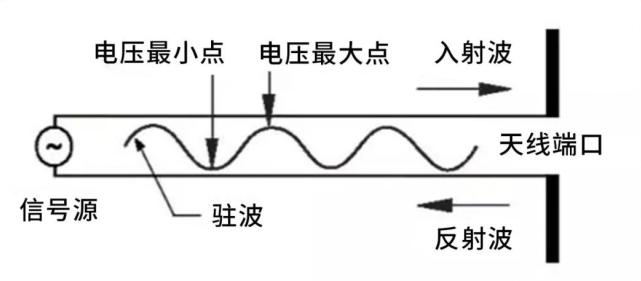

antennin jännitteen seisova aaltosuhde on antenni ei-kuluttavana siirtolinjan kuormana, siirtolinjan jännitteen seisonta-aaltoa pitkin, joka on muodostettu käyrälle, suhteen maksimiarvo ja pienin arvo.
vswr, johtuu siitä, että tulevan aallon energian lähetys antennituloon ei ole kaikkea heijastuneen aallon iteraation tuottamaa absorboitua (säteilyä) ja muodostuu. mitä suurempi VSWR,, sitä suurempi heijastus,, sitä huonompi vastaavuus. matkaviestinjärjestelmässä, VSWR:n yleinen vaatimus on pienempi kuin 1.5.
tuloimpedanssi
antennin tulosignaalin jännite ja signaalin virran suhde,, joka tunnetaan nimellä antennin tuloimpedanssi. yleinen matkaviestinantennin tuloimpedanssi 50 Ω.
tuloimpedanssi ja antennin rakenne, koko ja aallonpituus, vaaditulla toimintataajuusalueella, siten, että imaginaariosan tuloimpedanssi on hyvin pieni ja reaaliosa melko lähellä 50Ω,, mikä on antennin ja syöttöjohdon on oltava hyvässä impedanssisovituksessa.
kolmannen asteen keskinäismodulaatio

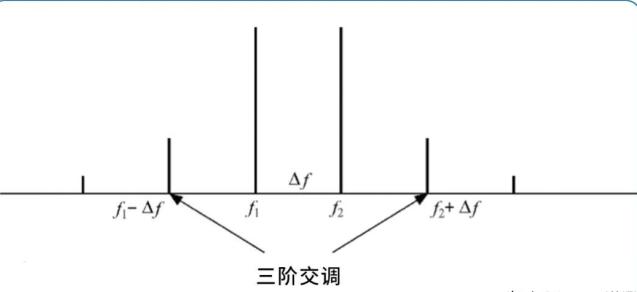

keskinäismodulaatioilmiö johtuu siitä, että taajuuskaista on kahden tai useamman kantoaaltotaajuuden ulkopuolella sekoitettuna kaistalla uuden taajuuskomponentin jälkeen, aiheuttaa järjestelmän suorituskyvyn heikkenemisilmiön. suuremman tehon lähetyssignaaleja sekoitetaan yleensä keskenään, jolloin muodostuu keskinäismodulaatiosignaali, joka loppuu. vastaanottokaistalla,, jossa tukiaseman antennin vastaanottama signaali on yleensä pienempitehoinen., jos keskinäismodulaatiosignaalilla on samanlainen tai suurempi teho kuin todellisella vastaanotettu signaali , järjestelmä voi sekoittaa intermodulaatiosignaalin todelliseen signaaliin.
eristäytyminen

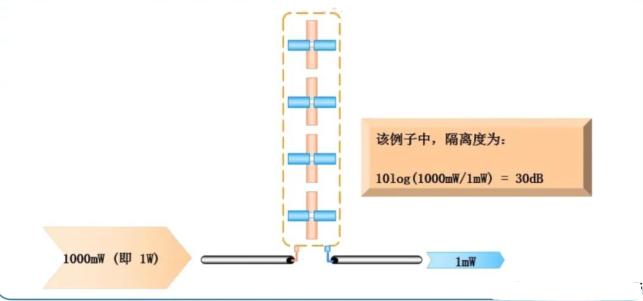

eristys edustaa signaalin osuutta, joka syötetään a:n yhteen porttiin (yksi polarisaatio). kaksoispolarisaatioantenni joka näkyy toisessa portissa (toinen polarisaatio).
